O que é ESD?

ESD significa "Descarga Eletrostática". Descargas estáticas são processos físicos que ocorrem todos os dias quando dois corpos são carregados de forma diferente. Um descarrega no outro.

Todos nós já sentimos essa sensação mais ou menos desagradável um dia ao retirar um filme plástico de um suporte, ao escovar o cabelo, na porta ao sair do carro, durante uma tempestade. Nós os sentimos a partir de 3.000 Volts, ouvimos a partir de 5.000 Volts, e conseguimos vê-los a partir de 10.000 Volts.

Por que estamos interessados ​​em ESD?

Embora na maioria das vezes essas descargas passem despercebidas e sejam inofensivas para os seres humanos (90% das descargas eletrostáticas são inferiores a 3000 V), o efeito que podem ter em equipamentos, componentes elétricos ou eletrônicos, como semicondutores, é desastroso. Mais de 60% das falhas de componentes e periféricos são devidos a descargas eletrostáticas descontroladas.

Por exemplo, uma descarga eletrostática num componente eletrónico da ordem de 25 Volts pode ser semelhante à de um raio atingindo uma árvore em escala microscópica. À medida que os componentes se tornam cada vez mais miniaturizados, a sua fragilidade aumenta.

Os danos causados ​​por descargas podem causar avarias irreparáveis ​​(o componente é destruído e já não cumpre as suas funções) ou defeitos ocultos (o componente está enfraquecido, o seu comportamento é instável e pode levar a avarias a mais ou menos longo prazo).

A presença deste efeito ESD é, portanto, muito difícil de detetar porque o dano nem sempre é imediatamente visível.

O custo das falhas causadas por descargas eletrostáticas nesses componentes eletrónicos é estimado em vários milhões de euros na França por ano. Estes custos incluem reclamações, diagnósticos, custos de reparação, perda de imagem corporativa.

Como os diferentes materiais se comportam?

Existem três famílias principais de materiais:

  • Materiais condutores: de baixa resistência elétrica, não capitalizam cargas. A corrente passa por qualquer que seja a situação, até certo ponto (metais, grafite, água salgada).
  • Isolantes: As propriedades do material evitam a dispersão de cargas, o que significa que nenhuma corrente elétrica pode ser transmitida através do material (vidro, madeira, plástico, cerâmica, papel, ar).
  • Materiais dissipativos: dissipam cargas eletrostáticas de forma controlada e durável, eliminando ainda mais o risco de possíveis danos. (Polímeros condutores para caixas, espumas, tinas, sacos, películas...).

A área de trabalho (EPA)

A EPA (Área Protegida Eletrostática): trata-se de uma área delimitada e protegida de descargas eletrostáticas. Essa área pode ser uma superfície de trabalho, uma ilha, uma sala ou até mesmo um prédio. Somente pessoas autorizadas são permitidas nesta área e devem estar equipadas com dispositivos de ligação Terra (pulseiras, sapatos ou saltos, roupas de trabalho apropriadas).

A EPA não é incompatível com a ergonomia do local de trabalho.

Deve ser suficientemente dimensionado para permitir que os operadores trabalhem confortavelmente respeitando as posturas.

A solução ideal é fornecer:

  • No chão, uma cobertura ou tapete ESD no qual o operador pode ser descarregado
  • Uma estação de trabalho por natureza ou equipada com um ou mais revestimentos ESD conforme necessário
  • Um dispositivo de pulseira que o operador usa firmemente no pulso
  • Ligações Terra

A EPA deve fornecer sinalização para identificar claramente sua localização e limites. Para delimitar e identificar esta área, temos na nossa gama uma fita de marcação ESD específica e pictogramas adesivos.

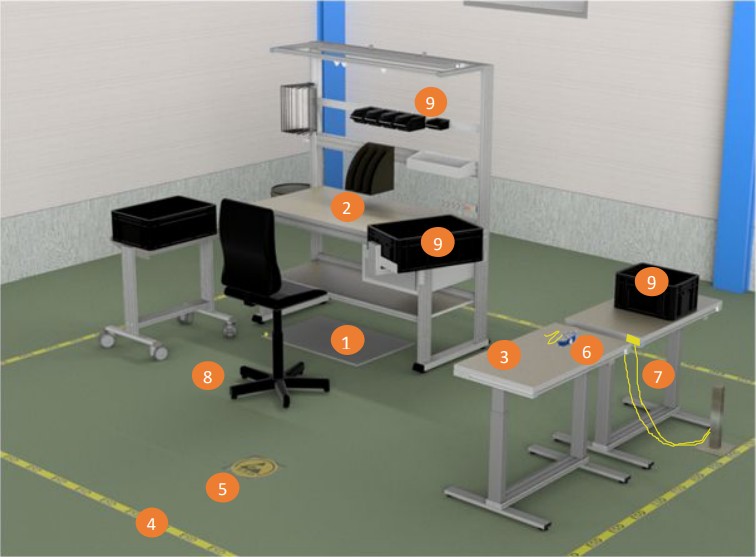

1 – Tapete ESD

2 - Estação de trabalho com revestimento ESD

3 - Estação de trabalho elétrica com revestimento ESD

4 - Fita de marcação ESD

5 - Símbolo ESD

6 - Pulseira ESD

7 – Ligação Terra

8 - Cadeira ESD

9 - Recipientes ESD
